HB8600UR

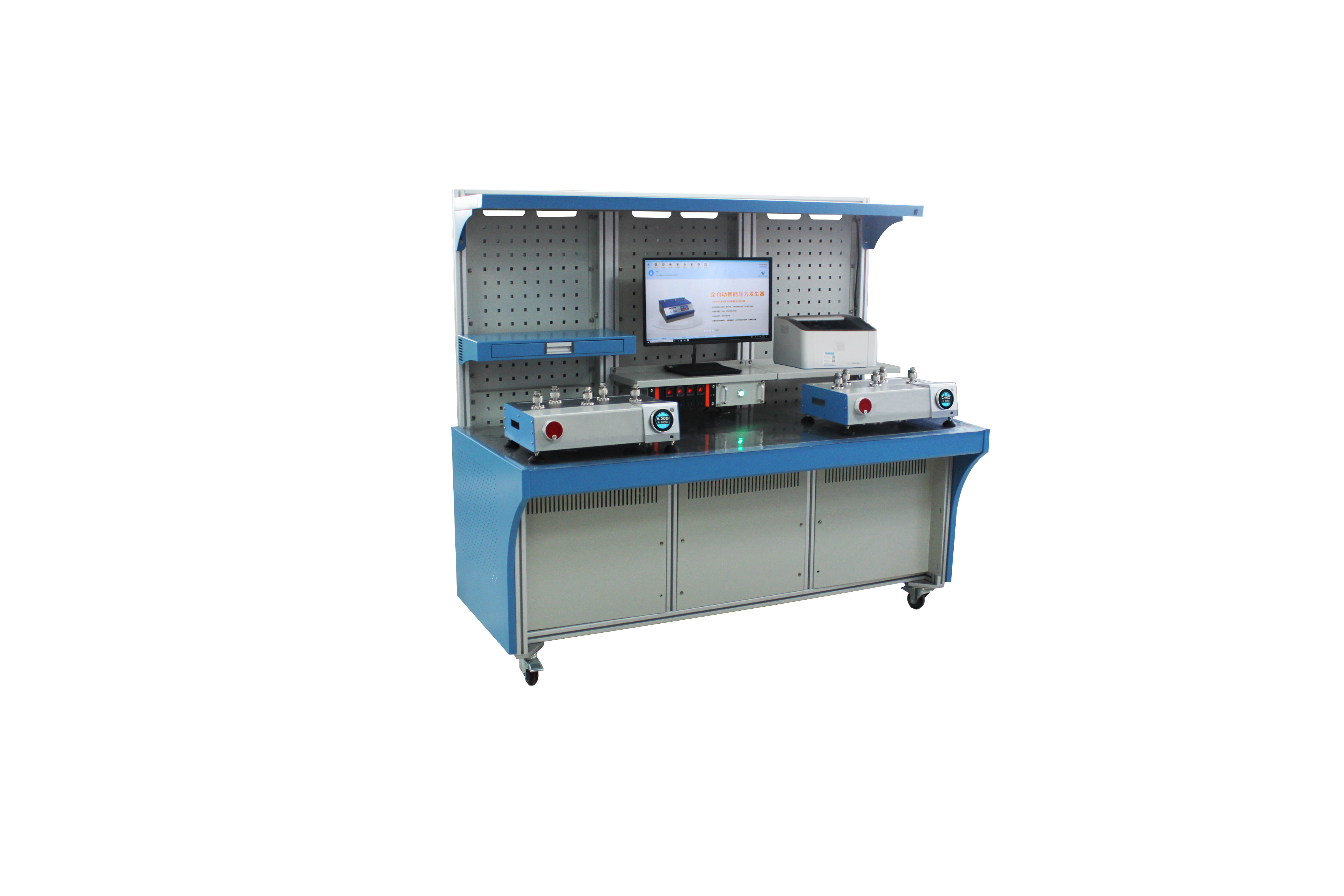

HB8600UR压力仪表全自动校验台

适用范围:

测试、检定、校准指针式压力表、压力(差压)变送器、压力传感器、压力控制器(压力开关)、压力显示二次仪表等



全新体验:

智能控压功能全、精度高、速度快、批量大,彻底告别手控,批量检定再无烦恼



关键设备:

操作台+压力控制器+智能连通器+压力标准器+电脑打印机+测试与管理软件



性能特点

l                      全 量 程:真空、气压、油压的全量程压力智能控制

l                      五路输出:每个工位标配5路输出,检表量大,工作效率高

l                      即开即用:双工位组合体式操作台,仪器设备及电脑整体布局安装,无需外部连线

l                      智能控制:自动完成正反行程平稳升压、降压,无需手动操作,符合规程要求

l                      人机交互:彩色 7 英寸触摸屏多层UI操作界面,数值显示位5位/6位任意切换

l                      飞梭调整:独创的旋转随动快速升、降压检定模式,特别适合线性指示的快速测试

l                      快捷菜单:全量程任意点均可实现稳定,内置有检定点快捷菜单,一键快速操作

l                      标 准 器:可以适配 HB600 系列任意量程的智能压力模块、压力校验仪作为标准器

l                      联机软件:通过联机AutoVM S6.0软件,即可实现自动运行可自由切换触屏/联机操作模式

l                      数据管理:可自动采集、计算、判别、存储;可查询、打印;支持多表同时校验

l                      表格定制:软件自带独创的表格编辑器,用户可自由编辑检定内容及参数位置

l                      智能仪表:内置电测功能,具备自动校验各种压力变送器,压力显示二次仪表的性能

l                      批量检定:可选配多通道智能数据采集器,满足批量校验压力变送器,提高工作效率

l                      安全防护:智能压力控制器与标准器数字通讯,量程自动识别,自动调整安全策略

l                      电源管理:电源软开关管理,关机自动泄放压力,保障设备安全

l                      局部照明:顶置 LED 高亮照明灯,满足工作区照明需求

l                      通讯方式:USB/RS232.标准MODBUS通讯协议,支持协作软件



设备组成

l                      设备主体为整体组合式操作台,分为上、中、下三层布局,分别为:上仪表层、工作台面和下设备层

l                      智能压力控制器:放置在下设备层,设备是全电驱动增压泵系统,无需外接气源或设备

l                      智能连通器:放置在工作台面,自带操作触屏、电测单元及压力输出口

l                      上仪表层:整体安装电脑、打印机或其它测试仪表等自由组合

l                      操作台自带电源管理单元,顶置LED照明灯,可移动隔板,工具挂件等附件

l                      操作台自带全向带锁脚轮,方便移动

技术指标

l                      控制范围:真空/气压:(-0.095~0~7)MPa,工作介质:过滤空气

l                      高压(油压):(0~70)MPa,工作介质:变压器油

l                      控制方式:升压、降压全过程线性伺服控制,无需人为干预,完全自动、精确控制压力检定点

l                      增压驱动:增压系统全内置,由伺服电机直接驱动,无需外接气源,响应速度快、精度高、无噪音

l                      输出口配置:1路标准器,4路被检表;接口尺寸:标准M20×1.5内螺纹

l                      交互界面:多级UI界面,触屏操作即可完成控制指令操作,并实时将目标状态投送到显示区

l                      示:彩色7英寸触摸屏,数值显示位:5 位 /6 位任意切换显示

l                      快捷菜单:UI界面内置有检定模式及检定点快捷菜单,无需复杂设置,一键完成快速操作

l                      飞梭模式:内置的电控飞梭旋转角度只有±15度,通过旋转角度大小传递升、降压指令,实现快速检定

l                      控制稳定度:优于0.003%R.D

l                      控制点稳定持续时间:1秒起无上限

l                      控制响应时间:30秒内

(注释:按0.003%R.D的控制稳定度要求,及13个点控制过程的时间平均值,如果控制稳定性要求低于0.003%R.D,速度会更快。)

l                      安全防护:自动识别量程,智能适配负载,自动调整安全防过载系统;

l                      电源管理:采用软关机电源,进入关机状态时将首先自动泄放系统压力,恢复初始状态,保障设备安全

l                      电量测量:内置电流测量,电压测量功能;可直接检测压力开关、压力变送器等智能压力仪表



电测指标



测试与管理软件

l                      硬件环境:联想商用电脑

l                      软件配置:详见AutoVM-S6.0版 压力仪表自动校验软件的相关资料



智能检测扩展

l                      可配套标准器:可使用 HB600F1 智能压力模块、HB600F2 智能压力校验仪、HB600F3 压力校验仪



其它指标

l                      双工位版标准尺寸:1800mm×800mm×1610mm

l                      供电电源:AC 220V/50Hz,1kVA

l                      重 量:约100kg

l                      使用环境:

环境温度:(540)℃

相对湿度:≤90%,无凝露

大气压力:(86106)kPa

存储温度:(-2070)℃
