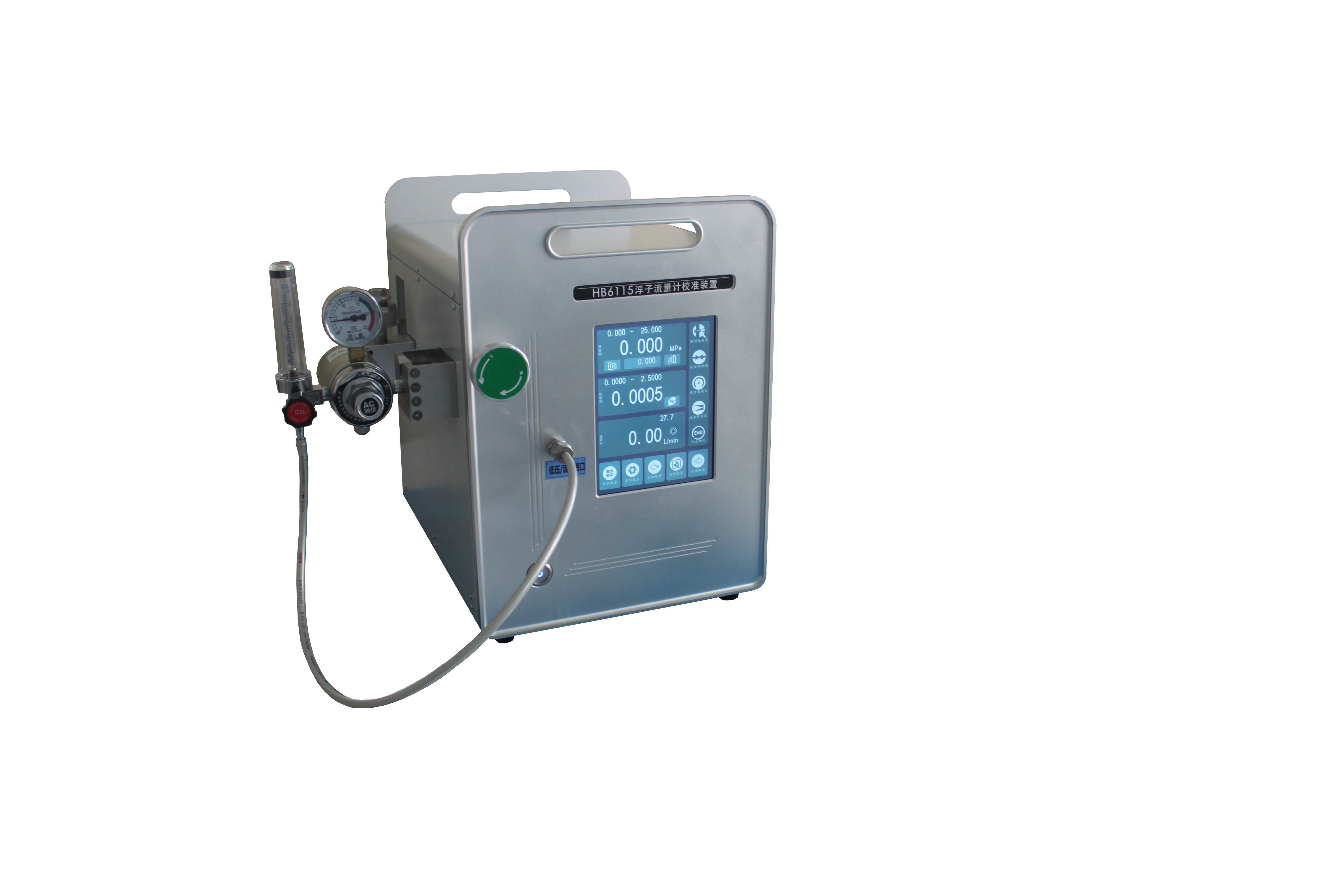

HB6115带流量计的减压器校验仪

适用范围

   本设备专为钢瓶气体减压器免拆检定需求设计，支持全流程自动化校准，内置高标准压力、流量标准，满足工业安全规范与高精度计量要求。主要适用于以下两类减压器：

• 普通双压力表型：入口及出口双压力表的钢瓶气体减压器；
• 带流量监测型：入口带压力表、出口带浮子流量计的钢瓶气体减压器。

装置性能

• 压力自动控制及校验：支持动态精密线性压力调节，内置高精度标准器；

• 流量自动控制与校验；全流程线性流量调节，配备高精度热式数字流量计；

• 安全阀性能测试：自动触发安全阀动作并记录峰值压力数据；

• 免拆密封性测试：一键完成内部/外部密封性检测，数据自动记录；

• 智能锁紧机构：万能自动装卡设计，适配多规格减压器，操作便捷。

整体结构

• 便携式设计：双耳拉手箱式结构，集成全自动控制系统，无需人为干预；

• 高效接口配置：

1. 左侧校验口：全自动锁紧机构，兼容多规格气瓶减压器的自动装卡；

2. 后置气源接口：M14×1外螺纹（可定制），氮气介质，无油无尘，符合防爆及洁净要求；

3. 低压端及流量接口：前面板连接，6mm快接软管(可定制)。

• 智能交互系统：

1. 8英寸彩色触摸操作屏，中文人机交互操作界面；

2. 支持AutoVM-S6.0 软件，自动生成数据记录、检定报告和证书；

• 供电要求：AC220V/50Hz。

压力表校验参数

• 压力控制：自动感应压力波动，自动动态精密线性控制输出压力；

• 控制范围：

1. 高压端：减压器入口端（0～25）MPa

2. 低压端：减压器出口端：（0～2.5）MPa

• 压力标准器：

1. 高压端量程：（0～25）MPa，准确度：0.05 级

2. 低压端量程：（0～2.5）MPa，准确度：0.05 级

• 标准器认证：内置标准器通过型式批准及权威机构检测认证；

• 真空控制：内置全自动控制范围：（-95～0）kPa。

流量计校验参数

• 流量控制：全流程全线性自动控制；

• 流量调节范围：（0.3～30）L/min (可定制)；

• 测量精度：1.0级热式数字流量计，全自动补偿计算；

• 介质要求：高纯氮气，洁净无污染；

• 温度补偿：内置温度补偿传感器；

• 流量压力调节：浮子流量计压力调节范围(0～0.6)MPa。

测试功能

• 免拆密封性测试

1. 免拆状态下自动检测内/外部密封性，数据实时记录。

• 压力安全阀测试

1. 通过控制低流量线性输出，触发安全阀动作，自动捕捉并记录峰值数据。

接口与工装

• 气源输入：标配M14×1外螺纹接口，支持定制；

• 减压器接口：全自动万能锁紧机构，适配多规格气瓶减压器的自动装卡；

• 低压及流量接口：6mm快接软管(可定制)；

• 送检模式：标准流量计可独立拆卸校准，也可与减压器同步校准。

选配增压器

推荐选购TDF-Q25氮气压力增压器，性能如下：

• 当气瓶输出压力不足时，可将低压气源增压至(20～25)MPa，提升氮气瓶利用率；

• 多级增压设计，确保压力输出稳定，适配高压端校验需求。

连接方式

带浮子的钢瓶气体减压器	普通的钢瓶气体减压器
